木炭機(jī)推進(jìn)器

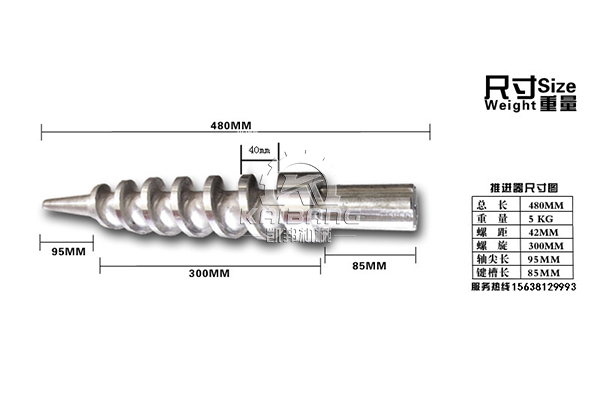

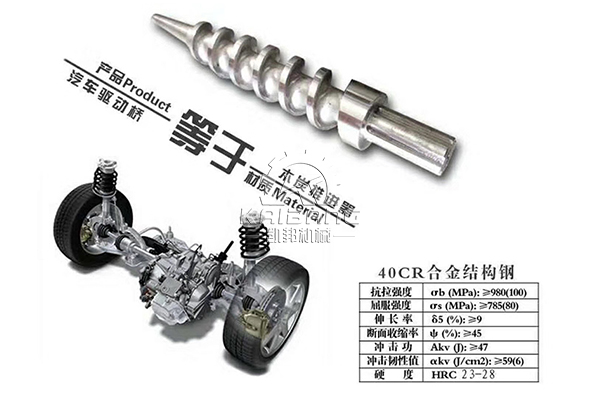

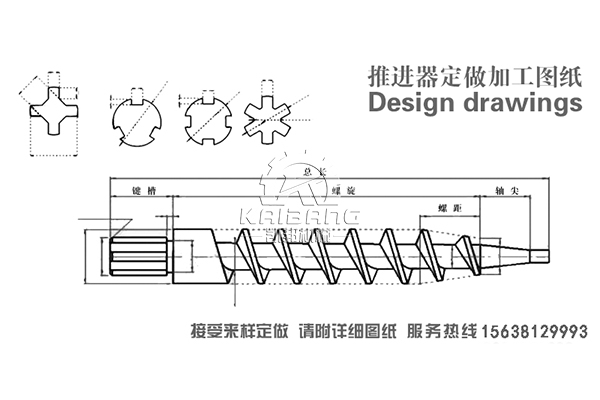

? ? ?推進(jìn)器是木炭機(jī)配件的重要組成部分。推進(jìn)器是木炭機(jī)配件的重要組成部分。 推進(jìn)器在正常使用情況下，約12小時候后，一般應(yīng)取下修復(fù)，但有些原料質(zhì)地不同，可能需要更短的時間就需要取下修復(fù)(修復(fù)時采用的焊條耐磨性及耐熱性也可能影響到使用時間)。 ??

　　1.出棒速度明顯下降;

　　原料干濕程度以及溫度的高低均達(dá)到要求，棒機(jī)經(jīng)?？ㄋ溃荒苷Ｉa(chǎn);出棒能成型，但一節(jié)節(jié)脫離，不能聯(lián)接在一起;出棒很快，但結(jié)構(gòu)松散，密度過低，推進(jìn)器前端面部位磨損小于4mm；成品棒內(nèi)孔直徑小于15mm；

　　由于進(jìn)入石塊，鐵釘?shù)犬愇锘蚱渌蚴雇七M(jìn)器螺旋部分磨損。

　　正常的檢測修復(fù)推進(jìn)器的方法有以下幾點：

　　1、把推進(jìn)器端部需堆焊部位預(yù)熱，溫度達(dá)到200℃左右。

　　2、選用特種耐磨焊條(707)，根據(jù)推進(jìn)器端部前角磨損情況分層 堆焊一層，必須清除焊渣，再焊二層。焊接厚度超過所需厚度1-2mm，焊好的推進(jìn)器不應(yīng)有夾渣、氣孔等缺陷。

　　3、捍好后，把焊好的部分插入干燥的生石灰或草森木灰中，插入深度在三個導(dǎo)程以上進(jìn)行冷卻。

　　4、冷卻至50℃以下取出，在綠碳化硅砂輪上修磨，修磨時不允許用力過猛或局部過熱，嚴(yán)禁用水或其它液體冷卻。

　　5、修磨時，螺旋端部360度。圓周處前角由2度，逐漸均勻地增加，到端部時前角增加到22度,在此段前角角度上升過程中，不得有坑洼不平或不均勻等現(xiàn)象。

　　木炭機(jī)設(shè)備(制棒機(jī))中推進(jìn)器是讓眾多用戶頭疼的一個部件，推進(jìn)器一方面容易磨損，另一方面就是修復(fù)問題。有什么更好的方法可以增加推進(jìn)器的使用壽命?如何保護(hù)推進(jìn)器增產(chǎn)其壽命呢?首先，我們都知道修復(fù)推進(jìn)器的技術(shù)上要求很高，只有掌握維修技術(shù)，才能提高生產(chǎn)。其修復(fù)制棒機(jī)推進(jìn)器的辦法有：

　　1、采用的焊接材料質(zhì)量太差導(dǎo)致時間太短，因要耐磨還要耐高溫，市面上一般采用的焊條焊接，大約時間一般為五到十個小時，必須要用好的材料，我們好的材料如焊接合格大約能用100多個小時;

　　2、焊接的工藝不行，市面上絕大部分是用電焊焊接的，長的至今只見用30小時左右的，因電焊無法解決一個耐高溫的問題，并且耐磨材料在電焊時是很難均勻溶入鋼材質(zhì)的;

　　3、因材料不同要用不同的壓縮比，這就是很多推進(jìn)器不知道有什么問題，軸也正，也沒被磨損，一天好好的但二天就不行，做不出棒的根本原因。材料的細(xì)度及粗軟度均對推進(jìn)器有不同的要求。一般而言，雜木的壓縮比小，杉木的壓縮比大，這也是很多人說杉木鋸末一文不值不能出棒的原因，這需要制作人員根據(jù)經(jīng)驗及材料來進(jìn)行判斷，好是一個廠要備有做多種材料的推進(jìn)器，各種材料要大體分開。
